MAKDiN nedir

MAKDiN düzlemsel mekanizmalarda kinematik, kinetostatik, gerilme, dinamik hareket, volan, sarsma kuvveti, dengeleme ve titreşim yalıtımı hesapları yapan bir Windows yazılımıdır.

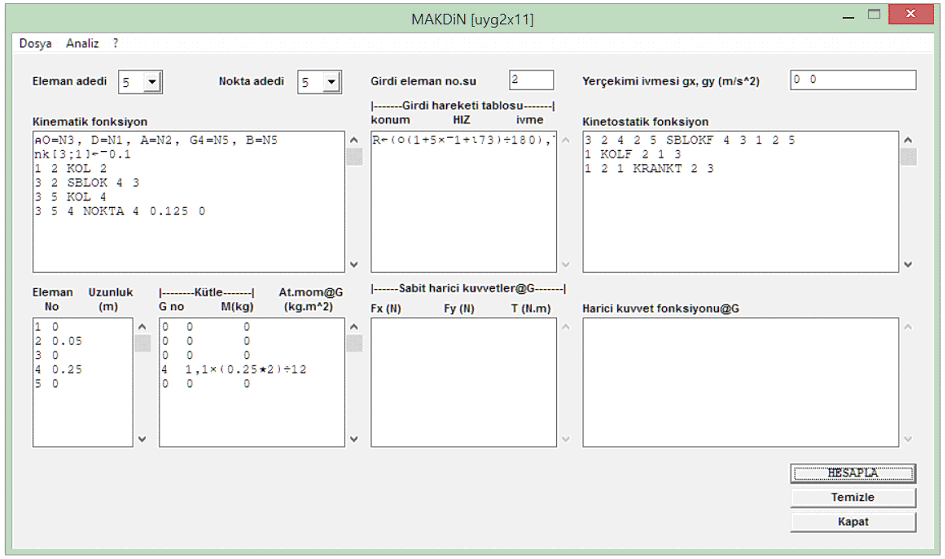

 Şekil 1 Yazılımın ana sayfasının bir görünüşü

Nasıl kullanılır

Yazılımın kullanıcı arayüzeyinin bir görüntüsü Şekil 1 de görülmektedir. Yapılacak hesap, Analiz menüsünün aşağıdaki opsiyonlarından seçilir:

Kinematik                    : Konum, hız ve ivme hesapları yapar

Kinetostatik                 : Kuvvet hesapları yapar

Dinamik hareket         : Hareket denklemi çözümünü ve volan hesabı yapar

Sarsma kuvveti           : Sarsma kuvveti, dengeleme ve titreşim yalıtımı hesapları yapar

Kesit kuvveti               : İç kuvvet ve gerilme hesapları yapar

Yazılımın yapısı ve kullanılışı, (?) işaretli menülerden erişilen yardım konularında ve Uygulamalı Kullanıcı Kılavuzu’nda ayrıntılı olarak açıklanmıştır.

Ana sayfadaki alanlara yapılan girişlerle mekanizma kurulur ve yapılacak hesap için gerekli veriler verilir. Bu alanlara matematik ifadeler girmek mümkündür.  Hesaplardan sonra sonuçlar ayrı bir sayfada (Şekil 2) görüntülenir ve burdan grafik çizim (Şekil 3), Fourier analizi, volan analizi gibi işlemler yapılabilir.

Şekil 2 Sonuçlar sayfasının bir görünüşü

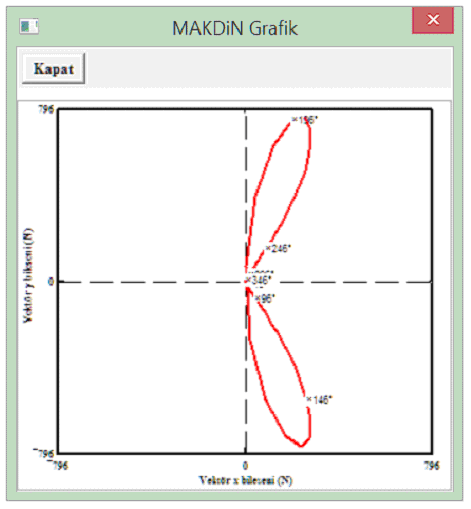

Şekil 3 Hesaplanan bir bağ kuvvetinin çizimi

MAKDiN mekanizma klonlama özelliğine sahiptir.  Bu sayede, aynı milden hareket alan benzer düzlemsel mekanizmalardan oluşan makinelerin de sarsma kuvveti, denge ve titreşim  hesapları yapılabilir.  Yapılan işlemler, Dosya menüsünden kaydedilebilir ve daha sonra aynı menüden getirilebilir.

Makine Dinamiği kitabındaki aşağıdaki uygulamaların ve çözülmemiş problemlerin çözümleri yazılımın dosya veri tabanında bulunmaktadır:

Problemler

prob1.8; prob1.9; prob2.1; prob2.2; prob2.3; prob2.4; prob2.5; prob2.6; prob2.7; prob2.8; prob2.9; prob2.15; prob2.16; prob2.17; prob2.18; prob2.19; prob2.20;    prob2.25; prob2.26; prob2.27; prob2.28; prob2.29; prob2.36; prob3.4; prob3.5; prob3.6; prob3.7; prob3.8; prob3.10; prob3.11; prob3.13; prob3.18; prob3.20

Uygulamalar

uyg1.1; uyg1.2; uyg1.3; uyg1.4; uyg1.5; uyg1.6; uyg2.1; uyg2.2; uyg2.7; uyg2.10; uyg2.11; uyg2.13; uyg2.16; uyg2.33; uyg2.34; uyg3.7; uyg3.8; uyg3.10; uyg3.11; uyg3.14; uyg3.15; uyg3.16; uyg3.25; uyg3.26; uyg4.3; uyg4.6; uyg4.7; uyg4.12; uyg4.15; uyg4.17; uyg4.18

Bunları ‘şablon’ olarak kullanarak MAKDiN’i problem çözümlerinizde hemen kullanmaya başlayabilirsiniz.

MAKDiN yazılımı, Makine Mühendisliği bölümü öğrencilerine ücretsizdir. Okul e.mail adresinizden kurulum dosyası için başvurunuz.

Kurulum dosyasını kişisel bilgisayarınıza indiriniz ve çalıştırınız. Bilgisayarınız bir ağ bilgisayarı veya sanal bir bilgisayar olmamalıdır.

Başlat menüsünden yazılımı çalıştırınız ve gelen Kayıt Kod’unuzu kopyalayıp kaydediniz.

Açma kodunuzu almak için, kayıt kodunuzu bildiriniz.

Eğer işletim sisteminiz Win 8.1 veya altı ise, yardım sayfalarını görüntülemek için buradan  uygun okuyucuyu yükleyebilirsiniz . Eğer işletim sisteminiz Win 10 ise, buradaki işlemleri yaparsanız yardım dosyalarını görüntüleyebilirsiniz.

Kullanıcı Kılavuzu açılmıyorsa, Adobe Reader 11.01 sürümünü yükleyiniz.
